土壤PH傳感器

發布時間：2022-03-14 13:47:18

型號：TH-PH485

品牌：天合

土壤PH傳感器解決了傳統土壤PH需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點，可廣泛適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養等領域。

一、土壤PH傳感器產品介紹

TH-PH485 土壤PH傳感器，解決了傳統土壤PH需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點。可廣泛適用于農業灌溉、花卉園藝、草地牧場、土壤速測、植物培養、科學試驗等領域。耗電量低，可進行長期不間斷監測。傳感器具有以下特點：

新款土壤PH值傳感器，實現土壤PH在線實時監測。

采用國際先進的固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護。

防水密封，集成度高、體積小、功耗低、攜帶方便，可室外使用。

精度高，響應快，互換性好，性能可靠。

完善的保護電路與多種信號輸出接口可選。

二、土壤PH傳感器技術參數

信號輸出類型	電壓輸出0-2V （輸出阻抗約0歐）	電流輸出4-20mA （負載電阻<500ohm）	RS485接口 Modbus協議
供電電壓	3.6-30V/DC直流	12-30V/DC直流	3.6-30V/DC直流
靜態功耗	6mA@24V DC直流	30mA@24V DC直流 (電流輸出通道為20mA)	6mA@24V DC直流
PH值量程	量程：0-14PH，分辨率：0.01PH，精度±0.1PH
溫度量程	量程：-40~80℃，分辨率：0.1℃，精度：±0.5℃
防護等級	IP65
運行環境	-40~85℃
默認線纜長度	PH探頭線纜5米變送器線纜2米線纜長度可定制
外形尺寸	PH傳感器-探頭部分尺寸：長度160mm，直徑30mm PH傳感器-探頭部分尺寸：長度116mm，直徑30mm

備注：可按客戶需求進行定制

三、土壤PH傳感器傳感器接線

型號	接線圖

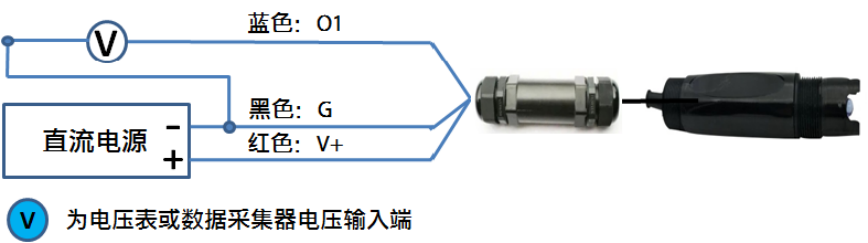

電壓輸出型	紅色(V+): 電源正黑色(G): 電源地藍色(O1): 輸出信號

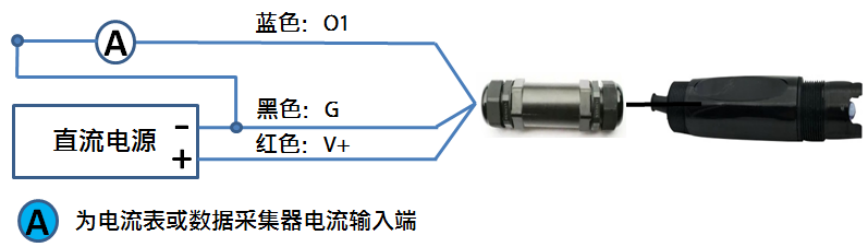

電流輸出型	紅色(V+): 電源正黑色(G): 電源地藍色(O1): 輸出信號

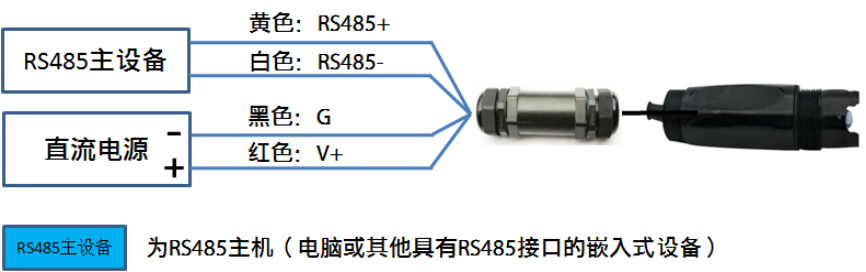

RS485接口型 Modbus協議	紅色(V+): 電源正黑色(G): 電源地黃色(T+): RS485+/A/T+ 白色(T-): RS485-/B/T- 傳感器的配置參數如Modbus地址，波特率，校驗位，通訊協議等是由模塊內部的EEPROM（掉電存儲設備）內存儲的。有時會忘記這些參數的具體配置而導致不能與模塊進行通訊。為了防止這個問題，模塊有一按鍵，按下三秒后模塊內部指示燈熄滅，松開按鍵，則模塊所有參數恢復以下出廠設置： 1、 Modbus地址為1 2、通信配置為9600,N,8,1（9600bps，無校驗位，8個數據位，一個停止位）通信協議為Modbus-RTU
